SWC490A-3500中型萬向(xiang)軸(zhou)

壹(yi)、適用(yong)範(fan)圍：

SWC中(zhong)型萬向(xiang)聯(lian)軸(zhou)器主(zhu)要適用(yong)於軋(zha)鋼(gang)機、穿孔機(ji)、矯(jiao)直(zhi)機(ji)、破碎機和(he)船舶驅動(dong)等(deng)機(ji)械使用場合(he)，是(shi)應(ying)用廣泛的(de)萬向(xiang)軸(zhou)產品(pin)系列。其法蘭(lan)直(zhi)徑(jing)為(wei)160-620mm，傳(chuan)遞額(e)定轉矩(ju)範(fan)圍16-1000kN.m，軸(zhou)線(xian)折(zhe)角為15°。

二(er)、結構(gou)特(te)點：

1、萬向(xiang)聯(lian)軸(zhou)器利(li)用其機構(gou)的(de)特(te)點，使兩(liang)軸(zhou)不(bu)在同(tong)壹(yi)軸(zhou)線(xian)，存(cun)在軸(zhou)線(xian)夾角的情況(kuang)下能實現(xian)所聯(lian)接的兩(liang)軸(zhou)連續(xu)回轉，並(bing)地(di)傳(chuan)遞轉矩(ju)和(he)運(yun)動(dong)。

2、中(zhong)型萬向(xiang)聯(lian)軸(zhou)器的(de)特(te)點是(shi)：具(ju)有結構(gou)緊湊，傳(chuan)動(dong)扭矩(ju)大(da)，使用壽(shou)命長，能長期在惡(e)劣(lie)工況(kuang)因(yin)素(su)下使用等(deng)優(you)點。

三(san)、選型與保養：

根(gen)據JB5513-91標(biao)準(zhun)，SWC-Ⅰ和(he)SWC型萬向(xiang)聯(lian)軸(zhou)器參考按(an)下列(lie)方法(fa)選型：

計(ji)算轉矩(ju)由式(shi)(1)、式(shi)(2)或(huo)式(shi)(1)、式(shi)(3)求(qiu)出：

1）式(shi)中(zhong)：Tc — 計(ji)算(suan)轉矩(ju)，N·m；

T — 理(li)論(lun)轉矩(ju)，N·m；

Pw — 驅動(dong)功率，kW；

PH — 驅動(dong)功率，hp；

n — 工(gong)作(zuo)轉速(su)，r/min；

K — 工(gong)作(zuo)情況(kuang)系數

2）工(gong)作(zuo)情況(kuang)系數K

註：1、壹(yi)般情況(kuang)下按(an)所傳(chuan)遞轉矩(ju)和(he)軸(zhou)承壽(shou)命選擇(ze)萬向(xiang)聯(lian)軸(zhou)器，也可(ke)根(gen)據機(ji)械設備(bei)的具體使用要(yao)求(qiu)，只(zhi)校核(he)扭(niu)轉強度(du)或(huo)軸(zhou)承壽(shou)命中的壹(yi)項；

2、當(dang)聯軸(zhou)器在水(shui)平(ping)和(he)垂直(zhi)面(mian)間同時存(cun)在軸(zhou)線(xian)折(zhe)角時，還(hai)應計(ji)算(suan)其(qi)合(he)成(cheng)軸(zhou)線(xian)折(zhe)角；

3、部(bu)分使用工(gong)環(huan)境況(kuang)下，萬向(xiang)聯(lian)軸(zhou)器在選型階段要(yao)考(kao)慮使用轉速(su)及動(dong)平衡(heng)的(de)需求(qiu)；

4、十(shi)字軸(zhou)式(shi)萬向(xiang)聯(lian)軸(zhou)器應(ying)根(gen)據載(zai)荷特(te)性、計算(suan)轉矩(ju)、軸(zhou)承壽(shou)命及工(gong)作(zuo)轉速(su)等(deng)相(xiang)關(guan)因(yin)素(su)綜合選用。泊(bo)頭(tou)市利永(yong)聯(lian)軸(zhou)器有(you)限公司提(ti)供中型萬向(xiang)軸(zhou)選型、萬向(xiang)軸(zhou)參數設計、   及萬向(xiang)軸(zhou)生產等(deng)壹(yi)站式(shi)服(fu)務(wu)，萬向(xiang)軸(zhou)生產廠家(jia)直(zhi)接供貨(huo)，讓(rang)您省(sheng)時、省(sheng)力、省(sheng)心。同(tong)時(shi)提(ti)供SWC中型萬向(xiang)聯(lian)軸(zhou)器的(de)運(yun)輸與(yu)儲存(cun)、安裝與使用、保(bao)養與維(wei)修(xiu)等(deng)方(fang)面(mian)的(de)技術指(zhi)導(dao)。

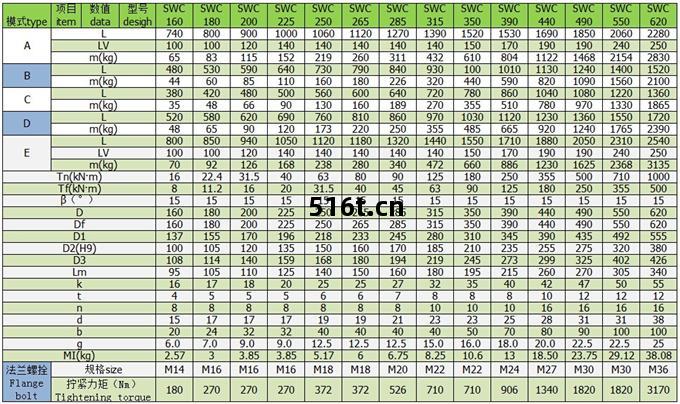

註：1.上(shang)表(biao)中各(ge)代(dai)號含(han)義(yi)如(ru)下：

L --標(biao)準(zhun)長度，對可伸(shen)縮(suo)型而言(yan)，長度L系縮短狀態下的(de)   小長度；

Lv--伸(shen)長量；

m--質(zhi)量；

Tn--公稱轉矩(ju)（取(qu)屈(qu)服轉矩(ju)的(de)50%）；

Tf--疲(pi)勞(lao)轉矩(ju)，即(ji)在變(bian)彎(wan)負荷作(zuo)用下按(an)疲勞(lao)強度(du)確(que)定(ding)的許(xu)用轉矩(ju)；

β--軸(zhou)線(xian)折(zhe)角；

mL--增(zeng)長100mm的質量。

2.上(shang)表(biao)中未(wei)註明(ming)計量(liang)單(dan)位者按(an)毫米(mi)計(ji)；
