中間(jian)管(guan)膜(mo)片聯(lian)軸(zhou)器

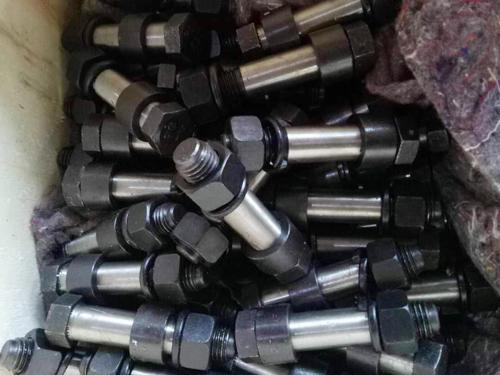

金(jin)屬(shu)膜片聯(lian)軸(zhou)器的結構主(zhu)要由金(jin)屬(shu)膜片組(膜(mo)片) 、半(ban)聯(lian)軸(zhou)器、中間(jian)節、壓(ya)緊元件、螺栓(shuan)、防松(song)螺(luo)母(mu)、墊圈(quan)等(deng)組成(cheng)。其(qi)工作(zuo)原理(li)為(wei):轉(zhuan)矩(ju)從(cong)主動端(duan)半聯(lian)軸器輸入,經過(guo)沿圓(yuan)周間(jian)隔布(bu)置(zhi)的(de)主傳扭螺(luo)栓(shuan)將轉(zhuan)矩(ju)傳(chuan)輸至膜片組, 再(zai)由膜片組通(tong)過(guo)螺(luo)栓(shuan)傳至中間(jian)節, 並(bing)同(tong)樣(yang)由另(ling)壹端(duan)的膜(mo)片組、螺(luo)栓(shuan)及從(cong)動端(duan)半聯(lian)軸器輸出(chu)。采(cai)用(yong)   的(de)6孔、8孔或(huo)10孔膜片組，隨(sui)著孔數(shu)的(de)增加(jia)，聯軸(zhou)器能夠(gou)傳遞(di)的扭矩(ju)高，剛(gang)性越強，但(dan)相(xiang)應(ying)能夠(gou)容納(na)的(de)位(wei)移(yi)偏(pian)差量(liang)越小(xiao)。金(jin)屬(shu)元件(jian)比(bi)非金(jin)屬(shu)元件(jian)，傳(chuan)遞(di)載荷能力(li)大，使(shi)用(yong)壽(shou)命長(chang)，彈(dan)性模量(liang)大而(er)且(qie)穩定(ding)，適用於高溫工(gong)況條(tiao)件下(xia)工(gong)作(zuo)。

(1)與機組軸(zhou)系(xi)的匹配(pei) 在設(she)計(ji)上(shang)要考(kao)慮(lv)扭轉(zhuan)剛(gang)度(du)和轉(zhuan)動慣(guan)量(liang)，不會使(shi)軸(zhou)系產(chan)生扭轉(zhuan)共(gong)振，即要避(bi)免系統扭轉(zhuan)自(zi)振頻率接近工作(zuo)轉(zhuan)速。不僅能滿(man)足機組動態特性要求，而(er)且(qie)能   機組的(de)工(gong)作(zuo)條(tiao)件。此(ci)外，在設(she)計(ji)時還(hai)要使(shi)聯(lian)軸器自身的橫向(xiang)固(gu)有(you)頻率(lv)和軸(zhou)向(xiang)固(gu)有(you)頻率(lv)避(bi)開(kai)工(gong)作(zuo)轉(zhuan)速。

(2)要有(you)足夠的不對中(zhong)補償能力(li) 這(zhe)些不對中(zhong)雖(sui)然可以通(tong)過(guo)找正時予(yu)調(tiao)整(zheng)來熱(re)態對中，聯(lian)軸器應(ying)有(you)較大的補償能力(li)。膜片可以被(bei)拉(la)伸，也(ye)可以被(bei)壓(ya)縮，兩(liang)種(zhong)狀態下膜片的(de)受力是壹樣(yang)的(de)。如果嫌(xian)單(dan)向(xiang)補償能力(li)不夠，可以采(cai)取預(yu)補償措(cuo)施，即在冷態安裝(zhuang)時讓(rang)膜(mo)片向(xiang)相反方向(xiang)預(yu)變形(xing)。

(3)   時應(ying)考(kao)慮(lv)在膜片意(yi)外失效(xiao)時提供保(bao)護(hu)功(gong)能，設(she)計應(ying)有(you)保(bao)護(hu)措(cuo)施。

技(ji)術(shu)優勢(shi)

1.全(quan)金(jin)屬(shu)結構，傳(chuan)扭能力(li)大，使(shi)用(yong)壽(shou)命長(chang),采(cai)用(yong)金(jin)屬(shu)膜片作(zuo)為(wei)彈性元件(jian)，強度(du)好，傳遞(di)載(zai)荷能力(li)大，而(er)且(qie)整(zheng)個(ge)產(chan)品中不存在(zai)非金(jin)屬(shu)件，沒(mei)有(you)老化(hua)問題，使(shi)用(yong)壽(shou)命長(chang)，而(er)且(qie)適用於苛(ke)刻(ke)的(de)使(shi)用(yong)環境。

2.補償不對中(zhong)能力(li)大，安裝(zhuang)找正方(fang)便  采用(yong)奧氏(shi)體不銹鋼膜(mo)片，可以在(zai)傳扭的(de)同(tong)時承(cheng)受較大的變形(xing)，從(cong)而(er)補償兩(liang)軸(zhou)的不對中(zhong)。

3.軸(zhou)向(xiang)和角向(xiang)剛(gang)度(du)低，對設(she)備(bei)影響小(xiao)  采(cai)用(yong)很(hen)薄(bo)的膜(mo)片作(zuo)為(wei)彈性元件(jian)，角向(xiang)和軸向(xiang)剛(gang)度(du)低，因而(er)附(fu)加(jia)軸向(xiang)力和附加(jia)彎(wan)矩(ju)很(hen)小(xiao)。

保(bao)養方(fang)法(fa)

1、安裝(zhuang)前(qian)，應(ying)清洗兩(liang)軸(zhou)端(duan)面，檢(jian)查(zha)端(duan)面鍵槽口等(deng)配(pei)合(he)情(qing)況；

2、安裝(zhuang)以(yi)後(hou)，正常(chang)運轉(zhuan)壹(yi)個(ge)班(ban)，   檢(jian)查(zha)所有(you)螺釘(ding)，如發(fa)現松動，   擰(ning)緊，這(zhe)樣(yang)反(fan)復幾次，以(yi)不會松(song)動；

3、為(wei)了(le)防止(zhi)膜片在(zai)運轉(zhuan)發(fa)生的微(wei)動磨(mo)損，導(dao)致(zhi)膜(mo)片螺(luo)栓(shuan)孔出現微(wei)裂(lie)而(er)損(sun)壞(huai)，可在膜(mo)片之(zhi)間(jian)塗以(yi)二(er)硫化(hua)鉬等(deng)固(gu)體潤(run)滑劑(ji)或(huo)對(dui)膜片表(biao)面(mian)進(jin)行(xing)減磨(mo)塗層處理(li)；

4、應(ying)避(bi)免長(chang)期(qi)超載(zai)使(shi)用(yong)和操(cao)作(zuo)事(shi)故(gu)的發(fa)生；

5、在工(gong)作(zuo)運轉(zhuan)中(zhong)，應(ying)經常(chang)檢(jian)查(zha)膜片聯(lian)軸(zhou)器是否發(fa)生異常現象，如有(you)異常現象發(fa)生   及進(jin)維(wei)修；

6、在可能由於運轉(zhuan)的(de)膜(mo)片聯(lian)軸(zhou)器引起(qi)人(ren)身和設備(bei)事故(gu)的各個(ge)場(chang)地(di)   采(cai)取適當(dang)的(de)防護(hu)措(cuo)施.

JMⅡJ型接中(zhong)間(jian)軸型(xing)膜(mo)片聯(lian)軸(zhou)器基本(ben)參(can)數(shu)和(he)主(zhu)要尺寸(cun)(JB/T 9147-1999)（單位(wei)：mm）
