JMIIJ中間(jian)管(guan)膜片(pian)聯(lian)軸(zhou)器

金(jin)屬(shu)膜片(pian)聯(lian)軸(zhou)器的結(jie)構(gou)主(zhu)要由金(jin)屬(shu)膜片(pian)組(zu)(膜片(pian)) 、半聯(lian)軸(zhou)器、中間(jian)節(jie)、壓(ya)緊(jin)元(yuan)件、螺(luo)栓(shuan)、防松螺(luo)母(mu)、墊圈等組(zu)成(cheng)。其工作(zuo)原理為(wei):轉(zhuan)矩(ju)從主(zhu)動(dong)端(duan)半聯(lian)軸(zhou)器輸(shu)入(ru),經(jing)過(guo)沿圓周(zhou)間(jian)隔(ge)布(bu)置的主(zhu)傳扭(niu)螺(luo)栓(shuan)將(jiang)轉(zhuan)矩(ju)傳輸(shu)至(zhi)膜片(pian)組(zu), 再(zai)由(you)膜片(pian)組(zu)通(tong)過(guo)螺(luo)栓(shuan)傳至(zhi)中間(jian)節(jie), 並同樣(yang)由另壹(yi)端的膜片(pian)組(zu)、螺(luo)栓(shuan)及從動(dong)端半聯(lian)軸(zhou)器輸(shu)出。采(cai)用   的6孔(kong)、8孔或(huo)10孔膜片(pian)組(zu)，隨(sui)著(zhe)孔(kong)數的增(zeng)加，聯(lian)軸(zhou)器能(neng)夠(gou)傳遞(di)的扭(niu)矩高(gao)，剛性(xing)越強(qiang)，但(dan)相應(ying)能夠(gou)容納(na)的位(wei)移偏(pian)差量越小。金屬(shu)元(yuan)件比(bi)非金(jin)屬(shu)元(yuan)件，傳(chuan)遞(di)載荷能(neng)力大(da)，使(shi)用壽(shou)命(ming)長，彈(dan)性(xing)模(mo)量大(da)而(er)且穩(wen)定，適(shi)用於高(gao)溫(wen)工況(kuang)條(tiao)件下(xia)工作(zuo)。

(1)與(yu)機組(zu)軸(zhou)系的匹配 在(zai)設(she)計上(shang)要考慮(lv)扭(niu)轉(zhuan)剛度和(he)轉(zhuan)動(dong)慣(guan)量，不會使(shi)軸(zhou)系產生(sheng)扭(niu)轉(zhuan)共(gong)振(zhen)，即要避(bi)免(mian)系統扭(niu)轉(zhuan)自(zi)振(zhen)頻率接近工作(zuo)轉(zhuan)速(su)。不僅能滿(man)足機(ji)組(zu)動(dong)態特(te)性(xing)要求，而且能   機組(zu)的工作(zuo)條(tiao)件。此(ci)外，在(zai)設(she)計時(shi)還(hai)要使聯(lian)軸(zhou)器自(zi)身的橫(heng)向固(gu)有(you)頻率和(he)軸(zhou)向固(gu)有(you)頻率避(bi)開(kai)工作(zuo)轉(zhuan)速(su)。

(2)要有(you)足夠(gou)的不對中補(bu)償能(neng)力 這(zhe)些(xie)不對中雖(sui)然(ran)可(ke)以通(tong)過(guo)找(zhao)正(zheng)時(shi)予(yu)調整(zheng)來(lai)熱(re)態對中，聯(lian)軸(zhou)器應(ying)有(you)較大(da)的補(bu)償能(neng)力。膜片(pian)可(ke)以被(bei)拉伸(shen)，也可(ke)以被(bei)壓(ya)縮(suo)，兩(liang)種(zhong)狀態下(xia)膜片(pian)的受(shou)力是(shi)壹(yi)樣(yang)的。如(ru)果(guo)嫌單向補(bu)償能(neng)力不夠(gou)，可(ke)以采取(qu)預補(bu)償措(cuo)施，即在(zai)冷態安(an)裝(zhuang)時(shi)讓膜片(pian)向(xiang)相反(fan)方(fang)向(xiang)預變(bian)形。

(3)   時(shi)應考慮(lv)在(zai)膜片(pian)意(yi)外(wai)失效(xiao)時(shi)提(ti)供(gong)保(bao)護(hu)功能，設(she)計應(ying)有(you)保(bao)護(hu)措(cuo)施。

技術優(you)勢

1.全(quan)金屬(shu)結(jie)構(gou)，傳(chuan)扭(niu)能力大(da)，使(shi)用壽(shou)命(ming)長,采(cai)用(yong)金屬(shu)膜片(pian)作(zuo)為(wei)彈(dan)性(xing)元(yuan)件，強(qiang)度好，傳遞載荷能(neng)力大(da)，而(er)且整(zheng)個產品(pin)中不存在(zai)非金(jin)屬(shu)件，沒有(you)老化(hua)問(wen)題(ti)，使用壽命(ming)長，而(er)且適(shi)用於苛刻的使(shi)用環(huan)境(jing)。

2.補(bu)償不對中能(neng)力大(da)，安(an)裝找(zhao)正(zheng)方(fang)便(bian)  采用(yong)奧(ao)氏體(ti)不銹鋼(gang)膜片(pian)，可(ke)以在(zai)傳扭(niu)的同時承受較(jiao)大(da)的變(bian)形，從(cong)而補(bu)償兩(liang)軸(zhou)的不對中。

3.軸(zhou)向和(he)角(jiao)向剛度低(di)，對設(she)備影響小  采用(yong)很薄(bo)的膜片(pian)作(zuo)為(wei)彈(dan)性(xing)元(yuan)件，角(jiao)向和(he)軸(zhou)向剛度低(di)，因(yin)而附加軸(zhou)向力和(he)附(fu)加彎矩很(hen)小。

保(bao)養方(fang)法(fa)

1、安(an)裝前，應清洗兩(liang)軸(zhou)端面，檢查(zha)端(duan)面鍵(jian)槽口(kou)等配合情(qing)況(kuang)；

2、安(an)裝(zhuang)以後，正(zheng)常(chang)運轉(zhuan)壹(yi)個班(ban)，   檢查(zha)所(suo)有(you)螺(luo)釘(ding)，如(ru)發現(xian)松動，   擰緊(jin)，這樣(yang)反復(fu)幾次(ci)，以不會松動；

3、為(wei)了(le)防止(zhi)膜片(pian)在(zai)運轉(zhuan)發生(sheng)的微(wei)動磨(mo)損，導(dao)致膜片(pian)螺(luo)栓(shuan)孔出現(xian)微裂(lie)而(er)損(sun)壞，可(ke)在(zai)膜片(pian)之間(jian)塗以二硫化(hua)鉬(mu)等固(gu)體潤滑劑或(huo)對膜片(pian)表面進行(xing)減磨塗層(ceng)處理；

4、應(ying)避(bi)免(mian)長期(qi)超載使用(yong)和(he)操(cao)作事(shi)故(gu)的發生(sheng)；

5、在(zai)工作(zuo)運轉(zhuan)中，應(ying)經(jing)常檢(jian)查(zha)膜片(pian)聯(lian)軸(zhou)器是(shi)否發生(sheng)異(yi)常現(xian)象，如(ru)有(you)異常(chang)現象發生(sheng)   及進維(wei)修(xiu)；

6、在(zai)可(ke)能(neng)由於運轉(zhuan)的膜片(pian)聯(lian)軸(zhou)器引(yin)起人(ren)身和(he)設(she)備事(shi)故(gu)的各個場地   采(cai)取(qu)適(shi)當(dang)的防護(hu)措(cuo)施.

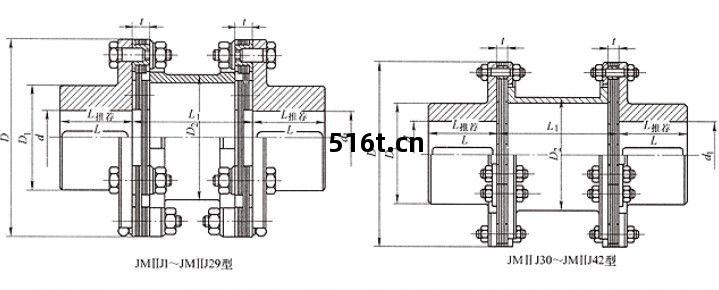

JMⅡJ型(xing)接中間(jian)軸(zhou)型膜片(pian)聯(lian)軸(zhou)器基(ji)本(ben)參數和(he)主(zhu)要尺寸(cun)(JB/T 9147-1999)（單位(wei)：mm）
