LXZ(XLL)系列(lie)帶制動輪(lun)星(xing)形聯(lian)軸器(qi)

LXZ(XLL)系列(lie)星形(xing)彈性(xing)聯(lian)軸器(qi)中的(de)彈(dan)性(xing)元(yuan)件(jian)是(shi)工(gong)程塑(su)料(liao)，由(you)於(yu)該工程塑(su)料(liao)具(ju)有(you)良好的彈(dan)性(xing)、緩(huan)沖性(xing)、減(jian)震性(xing)、性(xing)，因(yin)此能(neng)很(hen)好的(de)補(bu)償(chang)兩傳(chuan)動(dong)軸系(xi)之(zhi)間的(de)各種位移(yi)，使用(yong)場合(he)普(pu)遍(bian)，...

立(li)即訂(ding)購(gou)

相(xiang)關推(tui)薦(jian)：

單法蘭星形(xing)彈性(xing)聯(lian)軸器(qi) XL夾緊(jin)式(shi)星形彈性(xing)聯(lian)軸器(qi) XL星形(xing)彈性(xing)聯(lian)軸器(qi)

產(chan)品(pin)詳情

LXZ(XLL)系列(lie)星形(xing)彈(dan)性(xing)聯(lian)軸器(qi)中的(de)彈(dan)性(xing)元(yuan)件(jian)是(shi)工(gong)程塑(su)料(liao)，由(you)於(yu)該工程塑(su)料(liao)具(ju)有(you)良好的彈(dan)性(xing)、緩(huan)沖性(xing)、減(jian)震性(xing)、性(xing)，因(yin)此能(neng)很(hen)好的(de)補(bu)償(chang)兩傳(chuan)動(dong)軸系(xi)之(zhi)間的(de)各種位移(yi)，使用(yong)場合(he)普(pu)遍(bian)，傳(chuan)遞(di)轉矩(ju)20- 35000.N.M工作(zuo)溫(wen)度(du)-35-+80攝(she)氏度(du)並(bing)與德國(guo)ROTEX聯(lian)軸器(qi)互換。星形(xing)聯(lian)軸器(qi)的聚(ju)氨脂彈(dan)性(xing)體由(you)凸(tu)形爪塊限(xian)制，可避免由(you)於(yu)沖擊產(chan)生(sheng)的內(nei)部(bu)變形(xing)及(ji)離(li)心(xin)力產(chan)生(sheng)的外部(bu)變形(xing)；凸(tu)爪大的(de)凹面(mian)，使漸(jian)開線齒上(shang)的(de)表面壓(ya)力(li)很(hen)小，齒(chi)上(shang)即使承受過(guo)載，齒(chi)仍(reng)不(bu)會(hui)磨損或變形(xing)。

LZZ(XLL)星形(xing)彈(dan)性(xing)聯(lian)軸器(qi)的標(biao)準為(wei)JB/T 10466-2004

LXZ(XLL)系列(lie)星(xing)形彈性(xing)聯(lian)軸器(qi)

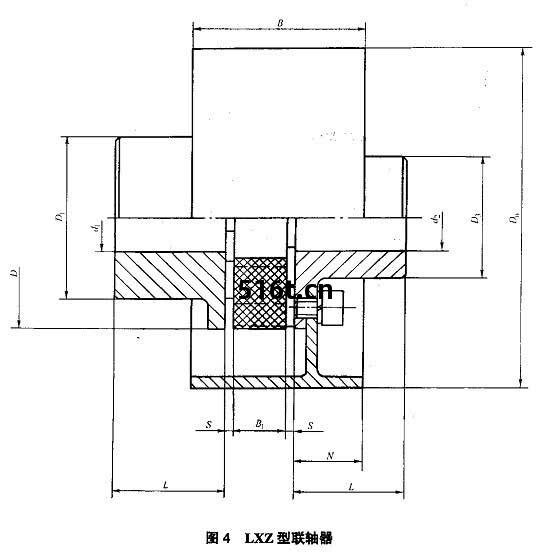

LXZ（原XLL）型帶制動輪(lun)型(xing)星形彈性(xing)聯(lian)軸器(qi)基本(ben)參數和(he)主要(yao)尺寸(cun)（JB/T 10466-2004）（單位：mm）

型(xing)號	公稱(cheng)轉(zhuan)矩(ju)/N.m	軸孔(kong)直(zhi)徑d1、d2	軸孔(kong)長(chang)度(du)L		D	D1	D3	D0	B1	S	質(zhi)量m/kg
			Y型	J1、Z1型
LXZ3	200	10、11	25	22	65	48	36	160 200 250	15	2.5	1.5
		12、14	32	27
		16、18、19	42	30*
		20、22、24	52	38
		25、28*	62	44
LXZ4	400	12、14	32	27	80	66	48	160 200 250	18	3	3.3
		16、18、19	42	30*
		20、22、24	52	38
		25、28	62	44
		30、32、35、38	82	60
LXZ5	560	14*	32	27	95	75	53	200 250 315 400	20	3	6.1
		16、18、19*	42	30
		20、22、24	52	38*
		25、28	62	44*
		30、32、35、38	82	60
		40、42	112	84△
LXZ6	630	16、18、19*	42	30	105	85	63	200 250 315 400	21	3.5	7.5
		20、22、24	52	38*
		25、28	62	44*
		30、32、35、38	82	60
		40、42、45、48	112	84△
LXZ7	800	20、22、24*	52	38	120	98	76	200 250 315 400	22	4	9.3
		25、28	62	44
		30、32、35、38	82	60
		40、42、45、48、50、55*	112	84△
LXZ8	900	22、24	52	38	135	115	82	250 315 400 500	26	4.5	15
		25、28	62	44*
		30、32、35、38	82	60*
		40、42、45、48、50、55、56	112	84
		60、63、65*	142	107△
LXZ9	2000	30、32、35、38	82	60*	160	135	101	250 315 400 500 630	30	5	21.8
		40、42、45、48、50、55、56	112	84
		60、63、65、70、71、75	142	107
LXZ10	5000	40、42、45、48、50、55、56	112	84*	200	160	132	315 400 500 630	34	5.5	40
		60、63、65、70、71、75	142	107
		80、85、90	172	132
LXZ11	7100	50、55、56	112	84*	225	180	145	400 500 630 710	38	6	61.8
		60、63、65、70、71、75	142	107*
		80、85、90、95	172	132
		100	212	167
LXZ12	8000	60、63、65、70、71、75	142	107*	255	200	167	400 500 630 710	42	6.5	77.8
		80、85、90、95	172	132
		100、110	212	167
LXZ13	10000	60、63、65、70、71、75	142	107*	290	230	190	500 630 710 800	46	7	102.6
		80、85、90、95	172	132
		100、110、120、125	212	167
LXZ14	14000	60、63、65、70、71、75	142	107*	320	255	210	500 630 710 800	50	7.5	149.5
		80、85、90、95	172	132
		100、110、120、125	212	167
		130、140	252	202
LXZ15	20000	80、85、90、95	172	132*	370	290	248	630 710 800	57	9	228.5
		100、110、120、125	212	167
		130、140、150	252	202
		160	302	242
LXZ16	25000	85、90、95	172	132*	420	325	285	630 710 800	64	10.5	298.8
		100、110、120、125	212	167
		130、140、150	252	202
		160、170、180	302	242

註(zhu)：1.表中帶"*"號的尺(chi)寸不(bu)適(shi)用於(yu)d2，帶"△"號尺寸(cun)不(bu)適(shi)用於(yu)Z1型軸孔(kong)。 2. 表中質(zhi)量是按軸孔(kong)直(zhi)徑Y型(xing)孔(kong)計(ji)算(suan)的(de)近(jin)似(si)值(zhi)，不(bu)包(bao)括制動輪(lun)。
